施克STS静态转换开关（Static Transfer Switch）为电源二选一自动转换系统。正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。在主电源发生故障时，负载自动切换到备用电源。
STS静态转换开关采用继电器或可控硅模组（SCR）作为切换器件，可以实现不同输入电源之间的不断电切换，为单电源负载提供双回路供电。
● 主切换器件为进口可控硅模组（SCR），实现毫秒级高速无触点切换。
● 典型切换时间＜6ms（毫秒）。
● 电源输入S1、电源输入S2均正常时，STS由电源S1带载。S2路可控硅模组处于待机状态。
● 电源S1异常时，STS自动切换至电源S2带载。
型号： | STS-10(壁挂） | STS-16(壁挂） | STS-32(壁挂） |
额定电流： | 10A | 16A | 32A |
输入电压： | 单相220V ±10% | ||
输出电压： | 单相220V ±10% | ||
工作频率： | 50Hz/60Hz | ||
断电切换时间： | ＜6ms | ||
切换方式： | 自动/手动 先断后合 | ||
切换要求应用： | 双切（火线零线分别切换） 同步/非同步均可断电切换，应用在同源/不同源 | ||
切换实现： | 继电器器件 | ||
输入方式： | 大电流接线端子 | ||
输出方式： | 大电流接线端子 | ||
负载峰值因数： | 3：1 | ||
效率： | ≧98% | ||
保护方式： | 输入端配置可恢复过流保护器件 | ||
接口方式： | RS485接口及3位干结点信号 | ||
最高温升： | ＜60 0C; | ||
允许工作温度： | 0-40 0C | ||
相对湿度： | 0-90 % （不凝露） | ||
安装高度： | <1500 米海拔高度 | ||

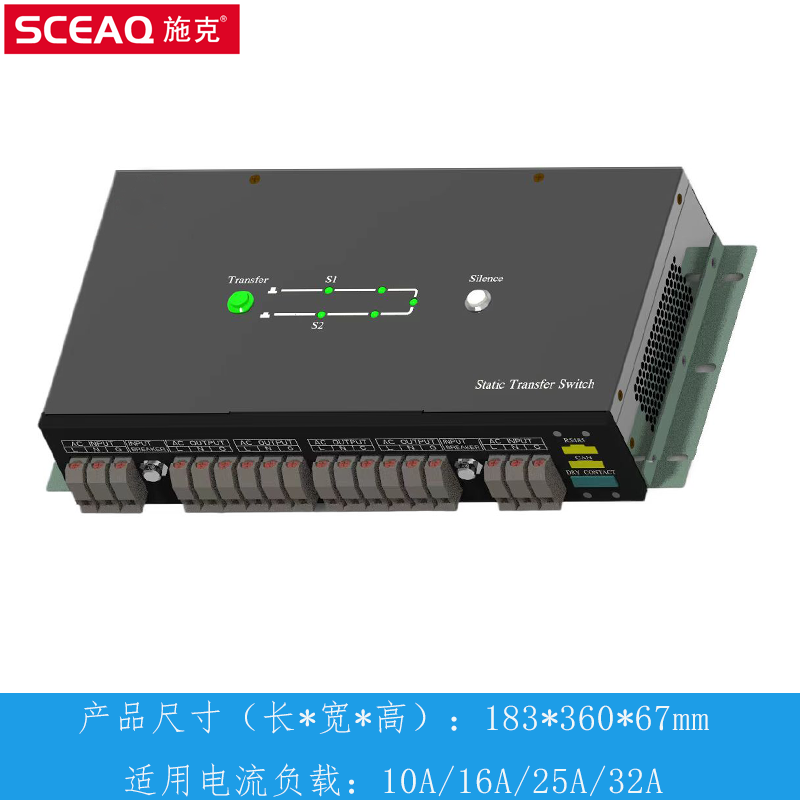

尺寸(壁挂式)： | （长X宽X高）183X360x67mm(1.5U高） | ||
重量： | 2.5KG | ||
STS静态转换开关（Static Transfer Switch）采用先断后通（Break before Make）的切换方式，可以实现不同输入电源之间的不间断切换（切换时间＜6ms），为单电源负载提供双母线供电，如非并联UPS电源的N+1冗余、不同容量UPS电源的N+1冗余、不同型号UPS电源的N+1冗余、不同市电的冗余、市电与发电机的冗余。非常适合用于UPS与UPS，UPS与发电机，UPS与市电，市电与市电等任意两路电源的不断电转换。
以下是STS静态切换开关的应用方案。
